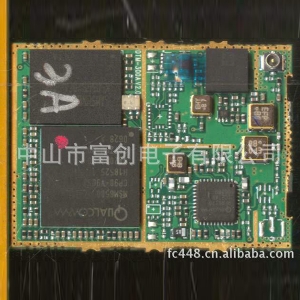

快速確定PCB外形:設計PCB先要確定電路板的外形，通常就是在禁止布線層畫出電氣的布線範圍。除非有特殊要求，一般電路板的形狀都為矩形，長寬比一般為3：2或者4：3較為理想。在畫之前可以任意畫出兩條橫線和兩條豎線，然後利用“放置工具條”裏的“設置原點”工具將某一條線段的端點設為原點即坐標為（0，0），之後雙擊每一條線段，對其起點和終點的坐標值進行相應的更改，使4條線段首尾相接，形成一個封閉的矩形框，電路板的外型確定也就完成了。

    如果線路板加工在畫圖的過程中需要調整電路板的大小，隻要修改每條線段的相應坐標值即可。從成本、敷銅線長度、抗噪聲能力考慮，電路板尺寸越小越好，但是板尺寸太小，則散熱不良，且相鄰的導線容易引起幹擾。不過，當電路板的尺寸大於200mm×150mm時，應該考慮電路板的機械強度，適當加裝固定孔，以便起到支撐的作用。

    一些特殊的元器件在布局時要從元件本身的特性、機箱的結構、維修調試的方便性等多方麵綜合考慮，以保證做出一塊穩定、好用的PCB板。

    線路板加工PCB板圖的設計是一個複雜而又簡單的過程。對於同一個電路或者同一台儀器，即使元件和參數完全相同的電路，由於元件布局設計和電氣連線方向的不同會產生不同的結果，其結果可能存在很大的差異。因而，必須把如何正確設計印刷線路板元件布局的結構和正確選擇布線方向及整體儀器的工藝結構三方麵聯合起來考慮，合理的工藝結構，既可消除因布線不當而產生的嗓聲幹擾，同時便於生產中的安裝、調試與檢修等。
