電路板的名稱有：陶瓷電路板、氧化鋁陶瓷電路板、氮化鋁陶瓷電路板、線路板、PCB板、鋁基板、高頻板、厚銅板、阻抗板、PCB、超薄線路板、超薄電路板、印刷（銅刻蝕技術）電路板等。電路板使電路迷你化、直觀化，對於固定電路的批量生產和優化用電器布局起重要作用。電路板可稱為印刷線路板或印刷電路板，英文名稱為PCB、FPC線路板（FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材製成的一種具有高度可靠性，絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點。）和軟硬結合板-FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品。因此，軟硬結合板，就是柔性線路板與硬性線路板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。線路板加工的PCB線路板根據電路層數可分為單麵板、雙麵板和多層板這三種：

　　一、單麵板

　　單麵板是PCB線路板中基本的線路板，通常是零件集中在其中一麵，導線則集中在另一麵上。因為單麵板隻有一麵，而布線間又不能交叉且必須繞獨自的路徑，所以在設計線路上有許多嚴格的限製，早期的電路就是使用這種的線路板。

　　二、雙麵板

　　雙麵板是兩麵都有布線，如果要用上兩麵的導線，就需要在兩麵間有適當的電路連接，也就是常說的導孔。導孔是在PCB上，充滿或塗上金屬的小洞，它可以與兩麵的導線相連接，解決了單麵板中因為布線交錯的難點，適用於比單麵板更複雜的電路上。

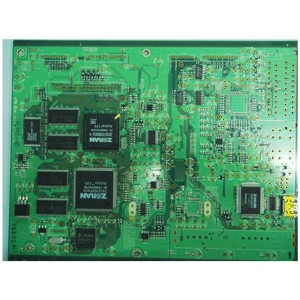

　　三、多層板

　　PCB多層板也稱為多層印刷線路板，主要是為了增加可以布線的麵積，多層板用上了更多單或雙麵的布線板。用一塊雙麵作內層、二塊單麵作外層或二塊雙麵作內層、二塊單麵作外層的印刷線路板，通過定位係統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互連的印刷線路板，可以製作成為四層、六層及更複雜的十多層印刷電路板，功能更強大。

    電路板是重要的電子部件，是電子元器件電氣連接的提供者，是電子元器件的支撐體，它的發展已有100多年的曆史了；它的設計主要是版圖設計；采用電路板的主要優點是大大減少布線和裝配的差錯，提高了自動化水平和生產勞動率。由於電子產品不斷微小化跟精細化，目前大多數的電路板都是采用貼附蝕刻阻劑（壓膜或塗布），經過曝光顯影後，再以蝕刻做出電路板。
